Назначение
Одно- и двухслойные обмотки, как и двухслойные концентрические, выполняются из катушечных групп с концентрическими катушками с укороченным шагом. Также применяются для обмоток тихоходных двигателей с малым числом пазов (дробное q).
Отличие состоит в том, что одно- и двухслойные катушки, которые располагаются в пазах, не имеющих катушек других фаз, выполняются как однослойные (рис. 2.19 и 2.20). Такой смешанный тип обмотки позволяет произвести укладку более просто. Этот способ удобен для двухполюсных машин, особенно при малом диаметре расточки статора, когда отгиб большого, числа сторон в расточку при закладке катушек последнего шага затруднен.

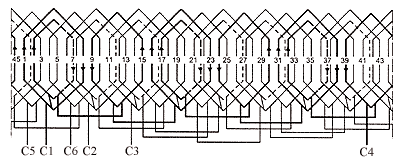

Рис. 2.19 Одно- и двухслойная обмотка вразвалку при 2ρ = 6, z = 45, q = 2 ½, а = 1, у = 7;5;6(1-8; 2-7; 1-7)

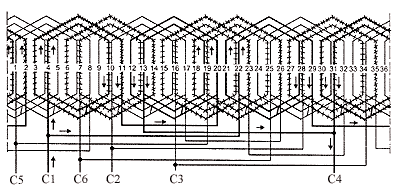

Рис. 2.20 Одно- и двухслойная обмотка вразвалку при 2ρ = 4, z = 36, а = 2, у = 8; 6(1—9; 2—8)
