Торцевая и развернутая схемы обмоток
Наиболее распространены схемы, выполненные по первому способу. Они легче читаются и более наглядны. Для облегчения чтения и выполнения торцевых схем их выполняют упрощенным способом (рис. 2.3). Но даже после этого для обмотчика, не имеющего достаточного опыта работы с торцевыми схемами, они кажутся непонятными и неудобочитаемыми. В развернутых схемах расположение катушек и катушечных групп, соединение катушек и катушечных групп выглядит более реально и понятно.
Рис. 2.3. Торцевая схема при 2р = 4, а = 1
Схемы дают достаточно четкое представление об устройстве и размещении на сердечнике всех элементов обмотки и соединений между ними. На схемах в основном изображают лишь проводники обмотки, стараясь по возможности опустить все остальные детали, загромождающие схему и затрудняющие ее чтение. Необходимые дополнительные технические данные приводятся на схемах в виде надписей.
Катушка, или секция на схеме изображается одной линией независимо от того, намотана она в один провод или в несколько параллельных проводов, состоит из одного витка или является многовитковой. На развернутой схеме секция или катушка изображаются в виде замкнутой, напоминающей действительную конфигурацию секции (катушки) фигуры, от которой ответвляются выводы.
В развернутых схемах двухслойных обмоток
стороны катушек или секций, лежащие ближе к воздушному зазору, т. е. в верхнем
слое паза, изображают сплошными линиями, а стороны, лежащие в нижнем слое, -
штриховыми (пунктирными). Иногда (в книгах старых изданий) активные стороны
катушек в обоих слоях паза изображают сплошными линиями, но те стороны, что
лежат в верхнем слое, располагают слева, а те, что лежат в нижнем слое, -
справа.
На схемах трехфазных обмоток провода
разных фаз могут изображаться различающимися между собой линиями, например
сплошными, штриховыми и штрихпунктирными, линиями разной расцветки или разной
толщины, двойными линиями с разной штриховкой между ними.
На схемах обычно указывают номера пазов, номера
коллекторных пластин, могут быть также обозначены номера секций и их сторон,
номера и маркировка выводных концов катушечных групп, фаз обмотки, указаны
направления токов, фазные зоны, полюса магнитного поля и т. д. (рис. 2.4
- 2.6).
Рис. 2.4. Развернутая схема двухслойной обмотки при z = 24, 2р = 4, q = 2
Рис. 2.5. Изображение катушечных групп на схемах: а - развернутой, б - условной

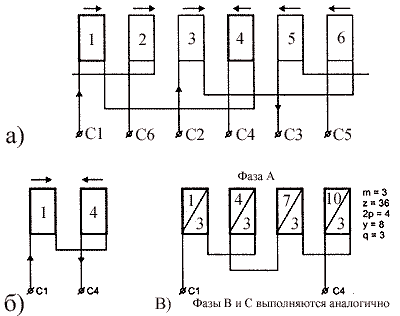

Рис. 2.6. Условные схемы двухслойной обмотки статора: а - для трех фаз при 2р = 2; б - для одной фазы при 2р = 2, в - для одной обмотки статора при 1р = 4
Схемы необходимы не только при изучении принципа работы
обмоток, их устройства, свойств и особенностей, но также и для выполнения
обмоточных работ. Не имея схемы и не сверяясь с ней в процессе работы, трудно
выполнить обмотку, поэтому перед началом ремонта обмотки надлежит составить ее
схему или найти в справочнике аналогичную
