Способы изображения обмоток
Способы изображения обмоток электрических машин достаточно
условны и своеобразны. Обмотки содержат большое число проводников, и изобразить
все соединения и проводники на чертеже практически невозможно. Поэтому
приходится прибегать к изображению обмоток в виде схем.
Преимущественно
пользуются двумя основными способами изображения обмоток на схемах.

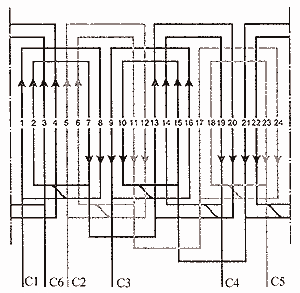

Рис. 2.1. Развернутая схема трехфазной
однослойной концентрической обмотки с z = 24, 2р =
4
При втором способе обмотку как бы проектируют на
плоскость, перпендикулярную оси сердечника, показывая вид обмотки с торца (для
коллекторных машин обычно со стороны коллектора). Проводники (или активные
стороны секций и катушек), расположенные в пазах па поверхности сердечника,
изображают кружочками и показывают торцевые (лобовые) соединения обмотки. При
необходимости изображают не только видимые с данной стороны торцевые соединения
обмотки, но и размещенные с обратной стороны сердечника невидимые лобовые части,
причем их изображение в этом случае выносится за окружность сердечника. Схемы
такого типа называют торцевыми, или круговыми (рис. 2.2).

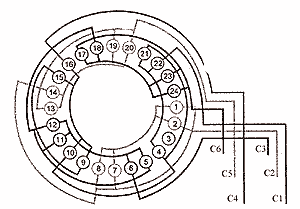

Рис. 2.2. Торцевая схема обмотки m = 3, z = 24, 2р = 4
