Спиральная катушечная обмотка
Спиральной катушечной обмоткой называется обмотка, составленная из ряда расположенных по высоте стержня и соединенных последовательно катушек, намотанных по плоской спирали, с радиальными охлаждающими каналами между всеми или частью катушек (рис. 14.25). Если виток состоит из одного проводника, то обмотка называется простой, а если он составлен из ряда параллельных проводников, — параллельной.
В параллельных спиральных обмотках необходимо применять перекладку (транспозицию) проводников. Катушки спиральных обмоток наматываются из прямоугольного провода и могут иметь целое и дробное число витков.

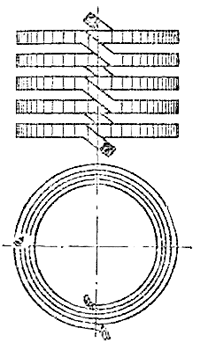

Рис. 14.25. Непрерывная спиральная катушечная обмотка
Характерной особенностью спиральных обмоток является то, что ее катушки наматываются без разрыва провода; это достигается особым способом перекладки одной из катушек в каждой их паре. По этой причине они иногда называются непрерывными. Общий вид спиральной обмотки показан на рис. 14.26. Обмотки этого типа используются в качестве обмоток ВН и НН в широком диапазоне напряжений (до 220 кВ и выше).

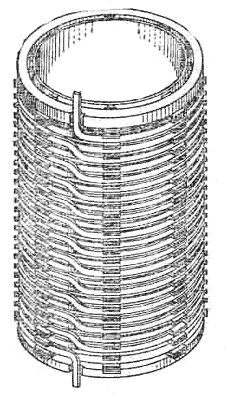

Рис. 14.26. Общий вид непрерывной спиральной
катушечной обмотки
