Винтовая обмотка
Винтовая обмотка состоит из витков, которые составлены из
нескольких (от 4 до 20) параллельных проводников прямоугольного сечения,
расположенных в радиальном направлении относительно
друг друга. Намотку витков этой обмотки осуществляют,
как и у цилиндрической обмотки, по винтовой линии, имеющей один или несколько
ходов, но при этом между соседними по высоте витками оставляют канал
для охлаждения (рис. 14.22).
В отдельных случаях для экономии места по высоте радиальные охлаждающие каналы могут быть сделаны через один виток. Общий вид одноходовой винтовой обмотки дан| на рис. 14.23.
Рис. 14.22. Винтовая параллельная обмотка из шести витков
Рис. 14.23. Общий вид одноходовой винтовой параллельной обмотки
Так как проводники, образующие виток, располагаются концентрически
относительно друг друга, то их длина и, следовательно, активное сопротивление
различны. Кроме того, они находится не в одинаковых условиях по отношению к
потоку рассеяния, замыкающемуся в пространстве, занимаемом обмотками, вследствие
чего в них наводятся разные ЭДС. По этим причинам ток по параллельным
проводникам, образующим виток, распределяется неравномерно, что вызывает
увеличение потерь. Во избежание этого в винтовых обмотках требуется перекладка
(транспозиция) проводников витка. При перекладке стремятся, Чтобы каждый
проводник попеременно занимал все положения, возможные в пределах одного витка.
Часто производится только частичная перекладка проводников
(рис. 14 24). Перекладка осуществляется в
нескольких местах по высоте стержня.

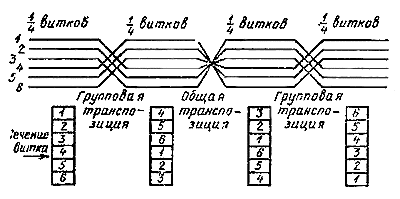

Pиc. 14.24. Принципиальная схема транспозиции в винтовой обмотке из шести параллельных проводов в витке
Винтовые обмотки имеют большую механическую прочность, чем цилиндрические, и применяются в качестве обмоток НИ в мощных трансформаторах (при токах более 300 А).
