Цилиндрическая обмотка
Цилиндрической обмоткой называется обмотка, витки которой состоят из одного или нескольких параллельных проводников, причем витки наматываются вдоль стержня впритык друг к другу (рис. 14.19, а). При большом числе витков обмотку делят на две концентрические катушки, между которыми оставляют канал для охлаждения (рис. 14.19,6).
Общий вид двухслойной цилиндрической обмотки, витки которой составлены из двух проводников, показан на рис. 14.20. Однослойные и двухслойные цилиндрические обмотки применяют главным образом в качестве обмоток НН при номинальных токах до 800 А.
Рис. 14.19. Цилиндрическая обмотка простая (а) и двухслойная (б)

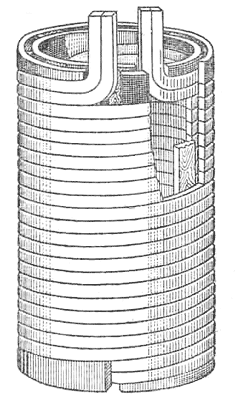

Рис. 14.20. Общий вид двухслойной цилиндрической обмотки из прямоугольного провода
Наряду с этими обмотками находят применение многослойные цилиндрические обмотки, у которых число слоев в радиальном направлении более двух. Такие обмотки изготовляют чаше всего из проводников круглого сечения (рис. 14.21) и используют главным образом для обмоток ВН при Uном ≤ 35 кВ.
Рис. 14.21. Общий вид многослойной цилиндрической обмотки из
круглого провода
