Заготовка изоляции для асинхронных электродвигателей
Оборудование, приспособления, инструменты:
- ручные рычажные ножницы
- штангенциркуль 150 мм
- нож
- ножницы портняжные
- приспособление для формовки пазовых коробочек
Заготовка изоляции
- Определить размеры заготовок пазовой коробочки по размерам паза электродвигателя.
- Отрезать рычажными ножницами заготовку для одной пробной пазовой коробочки.
- Отформовать на приспособлении пазовую коробочку.
- Усилить выступающую часть пазовой коробочки, обеспечив размер вылета пазовой коробочки. Внешний вид пазовой коробочки с манжетой для усиления показан на рис. 6.3. Ширина манжеты должна быть 8...20 мм (в зависимости от типоразмера электродвигателя).
- Заложить для контроля пазовую коробочку в паз и уточнить размеры заготовок. Расположение пазовой коробочки в пазу показано на рис. 6.4, а длина вылета приведена в табл. 6.3.
- Отрезать рычажными ножницами полосы изоляционного материала шириной, равной длине заготовки.
- Нарезать из этих полос рычажными ножницами заготовки по развернутой ширине пазовой коробочки.
- Отформовать заготовки и скомплектовать пазовые коробочки.
- Определить по электродвигателю размеры междуслойных прокладок в пазу и междуфазовых прокладок в лобовой части.
- Заготовить по одной пробной прокладке и уточнить их размеры по электродвигателю.
- По уточненным размерам заготовить аналогично пунктам 6 и 7 комплект междуслойных прокладок в пазу и комплект междуфазовых - в лобовых частях.
- Определить после укладки первой катушки необходимость уплотнения обмотки путем установки прокладок под клин.
Рис. 6.3. Внешний вид пазовой коробочки с манжетой для усиления: 1 - пазовая коробочка, 2 - отогнутая манжета

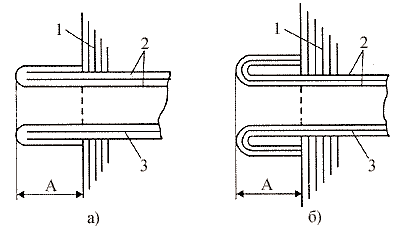

Рис. 6.4. Расположение пазовой коробочки в пазу и вылет манжеты: а - манжета, образованная внутренним слоем пазовой коробочки, б - манжета, образованная тремя слоями пазовой коробочки; 1 - пакет железа, 2 - электрокартон, 3 - внутренний слой лакоткани или миканита
Таблица 6.3. Примерная длина вылета пазовой коробочки из паза для электродвигателей разной мощности
| Мощность электродвигателя | кВт | Длина вылета пазовой коробочки, мм |
| При двухслойной манжете (рис. 6.4а) | При трехслойной манжете (рис. 6.46) | |
| До 5 | 10 | 8 |
| От 5 до 40 | 15 | 12 |
| От 40 до 100 | 20 | 15 |
