Трансформаторы с бронестержневым магнитопроводом
Иногда в трансформаторах большой мощности для уменьшения их габаритов по высоте до размеров, при которых возможна перевозка трансформаторов в собранном виде по железной дороге, применяют бронестержневые магнитопроводы (рис. 14.8 и 14.9).
Снижение высоты у этих трансформаторов происходит за счет ярм, которые но сравнению с ярмами стержневых магнитопроводов имеют высоту и 2 раза меньшую для однофазных трансформаторов и в √3 раза меньшую для трехфазных. На рис. 14.8 и 14.9 для сопоставления показаны высоты стержневого hС; и бронестержневого hБС магнитопроводов. На этих рисунках обмотки показаны условно (без подразделения на обмотки НН и ВН).
Рис. 14.8. Однофазный трансформатор с бронестержневым магнитопроводом

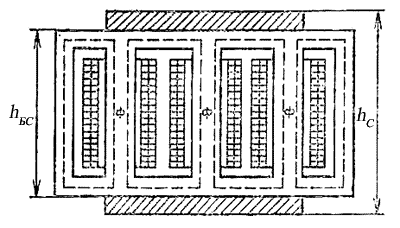

Рис. 14.9. Трехфазный трансформатор с бронестержневым магнитопроводом
