Ввводы трансформатора
Начала и концы обмоток выводятся из бака трансформатора наружу. Для этого используются проходные фарфоровые изоляторы, внутри которых располагается токоведущий медный стержень. Такие изоляторы закрепляются на крышке бака и называются вводами.
С увеличением напряжения трансформатора размеры вводов увеличиваются, а их конструкция усложняется (рис. 14.30). Вводы для трансформаторов, устанавливаемых внутри помещения, обычно имеют гладкую внешнюю поверхность, а для трансформаторов, устанавливаемых снаружи,— ребристую.

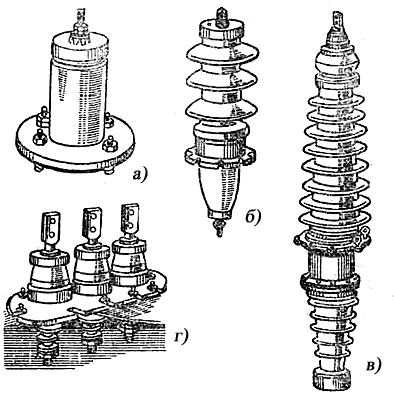

Рис. 14.30. Вводы трансформаторов:
а — для внутренней
установки; б — для наружной установки; в — маслонаполненный для напряжения 110
кВ; г — при больших токах.
