Активная и нейтральная зоны
В соответствии с рис. 1.10, б секция обмотки d подключена к источнику питания и должна находиться в нейтральной зоне. При вращении ротора (рис. 1.10, б) по часовой стрелке ток, протекающий в секции d против часовой стрелки, должен изменить свое направление.
Необходимо отметить, что ток в секции, замкнутой щеткой, изменяет свое направление. В этом случае говорят, что секция включена (рис. 1.12). Обычно угольная щетка коммутирует сразу два сегмента коллектора или более, при этом одна секция (или больше) обмотки оказывается замкнутой накоротко этой щеткой.

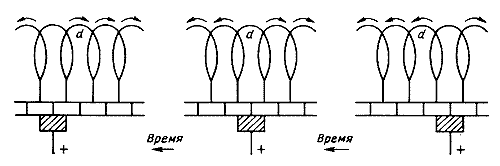

Рис. 1.12.
Распределение тока в секции d до и после коммутации
При пересечении секций обмотки магнитного поля наведенная в ней ЭДС вызывает появление тока короткого замыкания. Это приводит к следующим нежелательным эффектам:
- возникает искрение между щеткой и коллектором;
- появляется тормозной момент и возрастает нагрев.
Для устранения ЭДС в секции при коммутации секции должны находиться вне магнитного поля. Области, в которых отсутствует магнитное поле, называют нейтральными зонами, а области, в которых есть магнитный поток, - активными (полюсными) зонами (рис. 1.13).
Рис. 1.13. Нейтральные зоны и полюсные башмаки: 1 -
постоянный магнит; 2 - нейтральная
зона; 3 - полюсные башмаки
