Конструкция электродвигателей второй серии
На рис. 1.7 показана конструкция двигателей второй единой серии. Система обозначения типа двигателя как первой, так и второй единой серии - буквенно-цифровая. Например, обозначение АО-51-4 расшифровывается так: А - асинхронный, О - обдуваемый, первая цифра после букв - номер габарита, вторая цифра - номер длины, последняя цифра (после черточки) - число полюсов. Следовательно, указанное обозначение относится к входящему в состав первой единой серии трехфазному асинхронному электродвигателю с короткозамкнутым ротором, в закрытом обдуваемом исполнении, с сердечником 5-го габарита и первой длины, четырехполюсному.

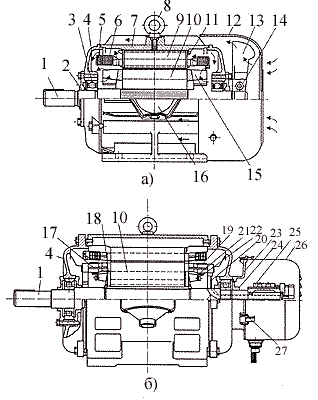

Рис. 1.7. Асинхронные электродвигатели второй
единой серии
а - АО2-41; б - АК2-81; 1 - вал; 2 - крышка подшипника;
3 - подшипник; 4 - подшипниковый щит; 5 - выводные провода обмотки статора;
6 - катушка однослойной обмотки статора; 7 - корпус статора; 8 -
подъемное кольцо (рым-болт); 9 - сердечник статора; 10 - сердечник ротора; 11 -
скоба, стягивающая пакет сердечника статора; 12 - кожух вентилятора наружного
обдува; 13 - вентилятор наружного обдува; 14 - болт крепления ступицы
вентилятора на валу; 15 - лопатки вентилятора, перемешивающего воздух внутри
машины; 16 - коробка выводов; 17 - обмотка ротора; 18 - нажимная шайба; 19 -
бандаж лобовой части обмотки ротора; 20 - вывод от роторной обмотки к
контактному кольцу; 21 - кольцо, поддерживающее лобовые части роторной обмотки;
22 - бобышки нажимной шайбы, к которым крепится поддерживающее кольцо; 23 -
диск, на котором крепится ось щеткодержателя; 24 - наружная крышка подшипниковой
камеры (прижимается диском 23); 25 - контактные кольца; 26 - съемный кожух
контактных колец; 27 - замок съемного кожуха
Обозначение АО2-61-6 относится к входящему в состав второй единой серии трехфазному асинхронному электродвигателю с короткозамкнутым ротором, имеющему закрытое обдуваемое исполнение, с сердечником 6-го габарита и первой длины, шестиполюсному.
